电感最广泛的使用场景在供电，升压电路和降压电路，都需要有一颗电感来储存能量和释放能量。很多小白朋友都太清楚电感升压电路的原理，所有的升压和降压电路，都用到了“电感电流不能突变”这个重要原理。即电感的中的电流是有惯性的，这个惯性就是电感储存的能量。

DC-DC升压

 LCD屏串联背光升压电路

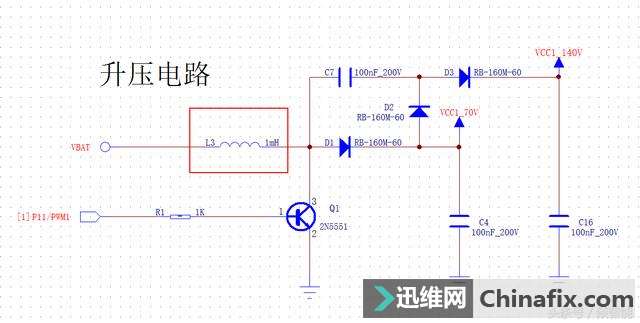

电疗仪升压电路

　　示例的LCD屏的串联背光升压电路中，升压IC主要通过LX脚来控制电感上的开关。在电疗仪升压电路中通过单片机的PWM口来控制电感的开关。

　　单纯看文字不容易看得懂，我们用图示来标明电流的走向。

　　（这里强调一下二极管的“单向导通”的特点，二极管中的电流只能朝一个方向走，反向是不能通过电流的。）

这两张图就是DC-DC升压工作起来的基本原理。

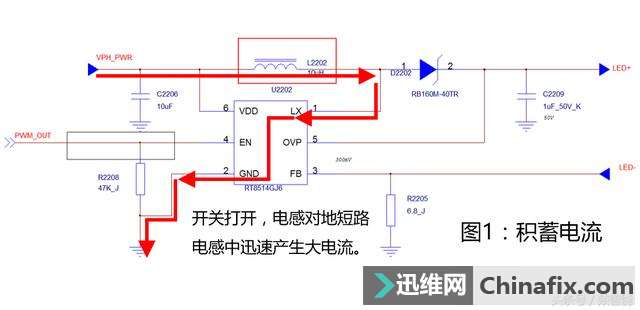

　　首先，开关打开，电感对地短路，电感内部产生电流。（芯片内部有开关，另一张图的三极管也是起到开关的用途）

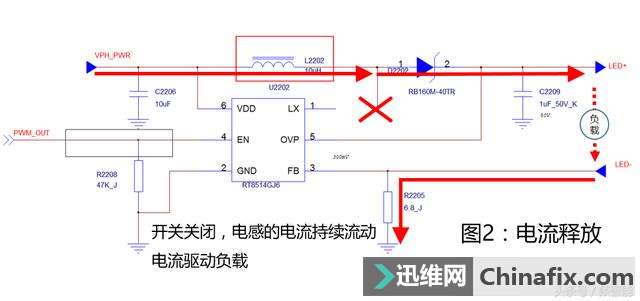

　　然后，开关关闭，电感对地的电流被截断，但是电感上的电流不能立刻消失，需要找到泄放途径，于是就跑到负载端去了。负载消耗不了那么多电流，于是电感的电流就变成了负载两端的电压，把电压升上去了。

　　下一个循环，开关打开，电感产生电流，虽然二极管右侧电压比左侧高，但是无法反向流过去，就维持了高电压。

　　然后开关再关闭，电感再向负载释放能量，电压继续上升。如此循环，电感不断的充电放电，为二极管后段提供脉冲能量。

　　通过控制开关打开和关闭的时间比例，就可以控制有多少能量从电感输出。这就是通过改变控制信号的占空比，来适应负载的变化，使电压始终维持在需要的数值。

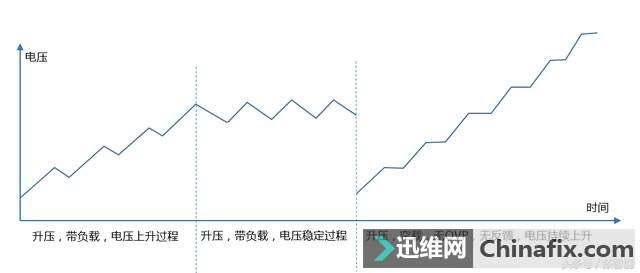

↑ 升压电路电压上升的过程

　　对于普通升压电路（上图左侧），有负载、有过压保护（OVP）、也有电压检测，电压会上升到一个稳定值。

　　对于电疗仪电路这种简易升压电路（上图右侧），人体电阻在兆欧级别，基本相当于开路了，每一次电感的充放电，都会把二极管后段的电压往上提升，如果用示波器测量后段电压，会是一个阶梯状上升的形状。通过控制开关的次数，可以控制电压升高的幅度，最高可以超过200V。因为电量很少，人体只会感受到轻微电击，不会造成危险。
