接下来分成三个部分来详细地讲解主板跳线的问题：

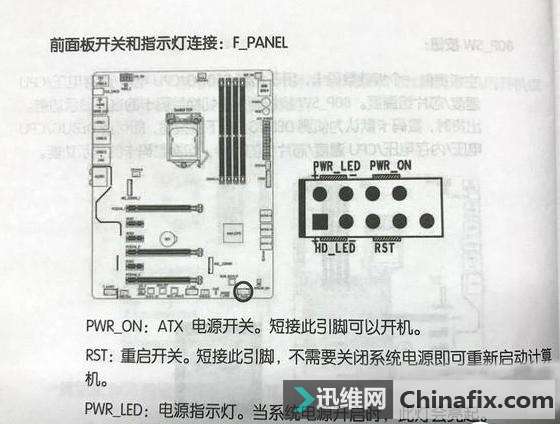

首先来说最重要也是最容易迷糊的前面板跳线，一般来说前面板的跳线被命名为Front Panel，有些主板会缩写为F_Panel，JFP1或是Panel等标记，通常外观只有下图左侧9根针脚，右侧为JFP2（编号1、2为序号）。

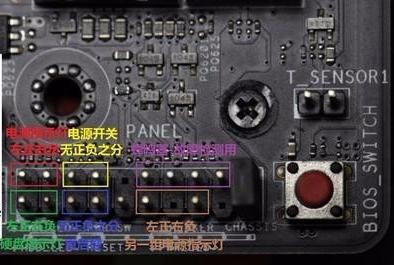

Front Panel

一般来说主板前面板跳线的附近都会有一个如上图所示的标识（那个一串串的白色图形），这个小图每个白点代表一对针脚，文字标注在上方就是上方一排，下方就是下方一排。这里可以结合插针来看。

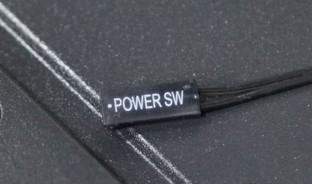

电源开关

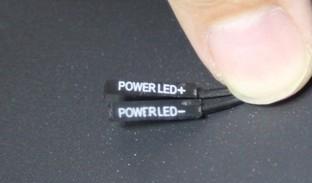

电源指示灯

电源指示灯为发光二极管，所以一定要区分正负极；而POWER SW代表的是Switch开关，无需区分正负极。之前主板上的缩写PWR（或是PWR_BTN）就是电源的意思。

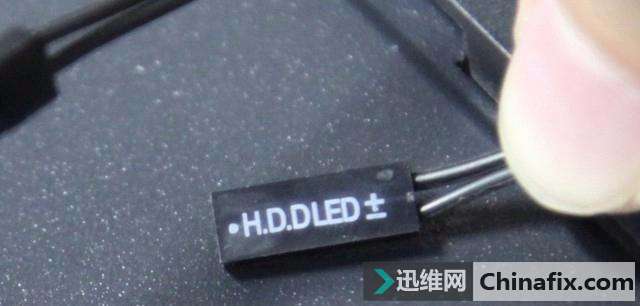

硬盘指示灯

硬盘的英文为HDD，这里的指示灯就是为硬盘准备的，旁边的“土”字是代表正负极，需要对应主板上的位置插入。RESET重新启动按钮（或者缩写成RST_SW）的插针和电源按钮为同一性质无需考虑正负极。

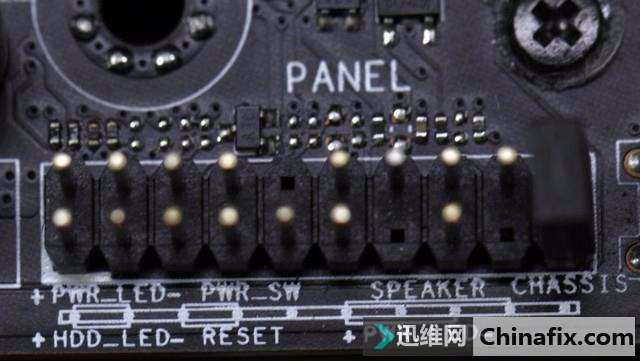

对应针脚的位置

上面这张图为大家解释一下对应针脚的位置，现在市面上大多数主板的跳线接口都是这个格局，左侧9根针为最常用的，电源指示灯、电源开关、硬盘指示灯和重新启动按钮呈双排排列。如果没有标注正负极可以先按照左正右负尝试，如果不能点亮再进行调整。现在常用的主要为USB 2.0接口和USB3.0接口（也有主板称为USB 3.1 Gen 1，其实相同）。

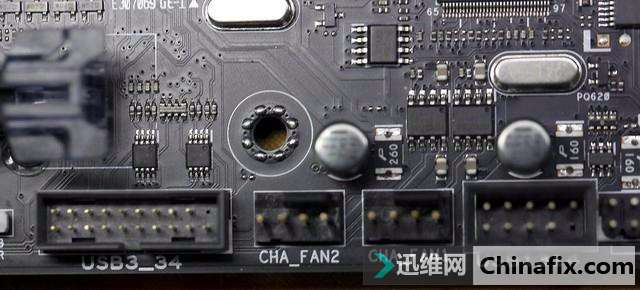

前置USB跳线接口

上图左侧的USB3_34代表的就是USB3.0跳线接口，尾号3、4代表序号，可以扩展成两个USB 3.0接口。注意防呆卡扣的规划以及缺针的位置。右侧的USB 1314就是USB 2.0接口了，同样有一个缺针，不过这个缺针在右下角，13、14代表的也是序号。需要小心的是有个和这个跳线很像的叫做1394接口，输出电流电压不一样，不要混淆。

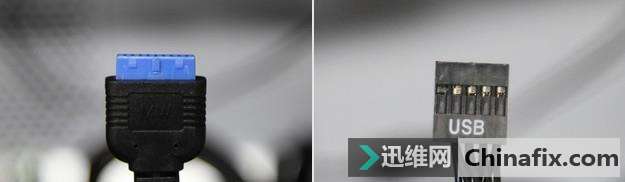

左侧为USB 3.0，右侧为USB 2.0

USB 3.0跳线接口一般位于主板右侧24pin供电的附近，USB 2.0接口一般位于主板底部边缘，和前面板跳线在一起。还有个很重要的跳线为音频接口，一般被标注为AAFP，通过连接这个可以让前面板的3.5mm插孔启用，也是一个9针的跳线接口，分别是它缺针的位置为右上第二个。通过这里可以和USB 2.0跳线接口区分开。

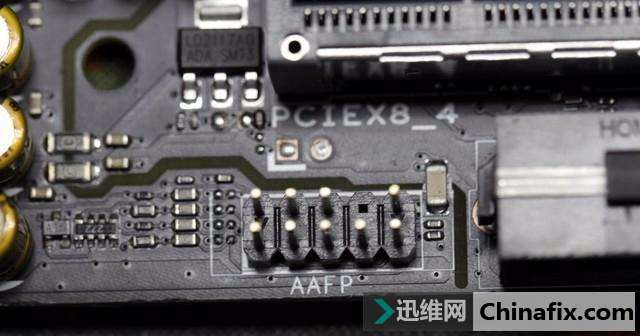

前置音频接口

在插针上也有很显著的特点，会有一根线画成圈短接这个接口中的两根插针。

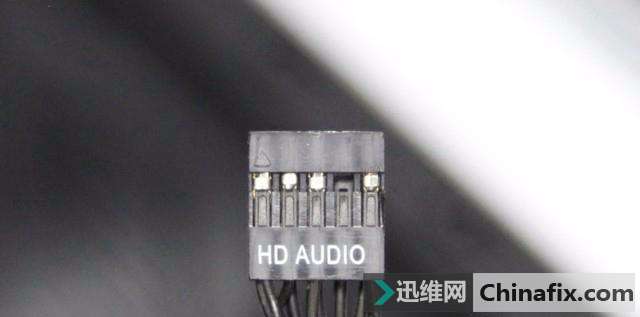

前置音频接口

字母一般会标注为HD AUDIO或是AAFP等，位置在主板左下角的音频区域内，有些主板会有分割线来分割音频区域。
