戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器

作者: 佚名  日期:2023-09-19 19:55:23   来源: 本站整理

 收到一台戴尔15-7537笔记本,板号:12311-2 REV A00,到手问题笔记本花屏,换屏后无果,依旧花屏,看状况感觉是板子的问题,心想这是单U不会是处理器问题吧。结果我还没想完,换回原来的屏,边上竟然多了一条线。屏幕放在旁边是没有任何东西压过,一顿操作之后,竟然不触发了。此机是内置电池,拆开一看处理器短路了!


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器


单U价格5**,板子价格6**,并且手工要求较高,如果干不好你也不知道是U的问题还是你自己的问题。之前也没有人换过单处理器,作为这里首席工程师我必须出手了。于是找一块单U的料板打值没有短路。

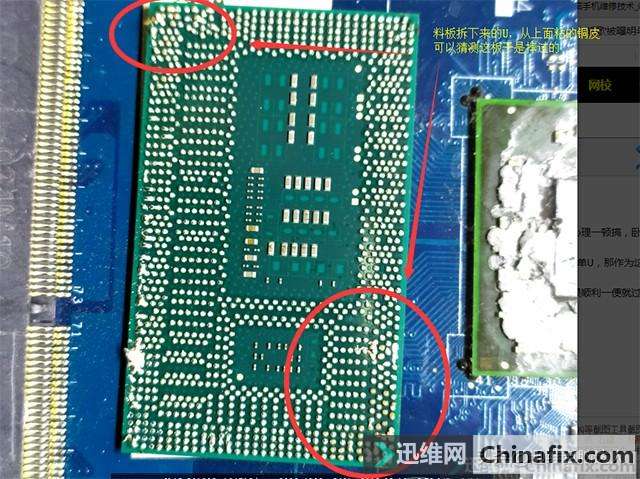

料板拆下来的处理器:


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器

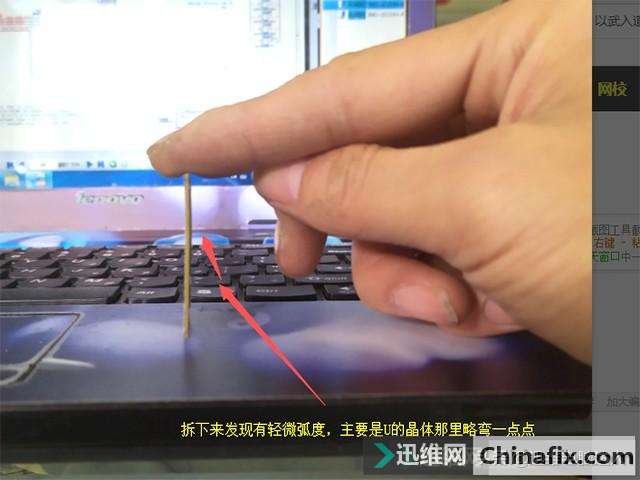

拆下来发现有一点点变形:


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器


所为福兮祸之所依祸兮福之所伏!好长时间没植株了,手工点珠三个多小时才搞定,吹得时候很顺利一遍就过了!

平时大家总是说怎么搞定,或者干的时候变形属于正常等等,但不见得实图经验,难以参考特地拍了全程;同时干板载处理器总结出的经验在这里分享一丢丢。

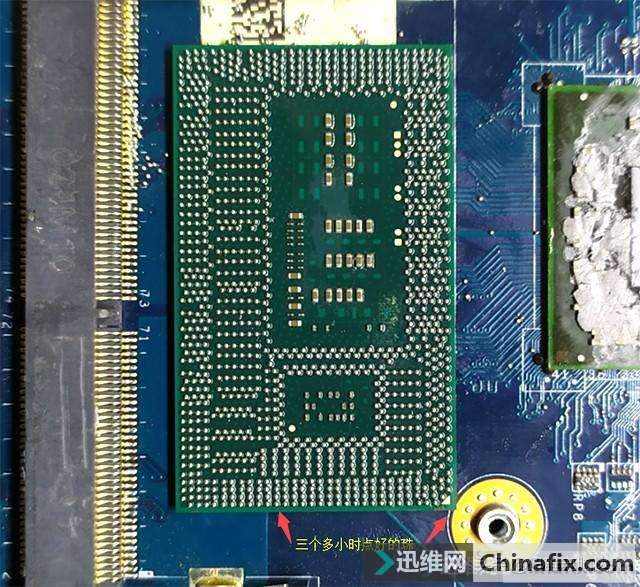

第一次搞,没有钢网,三个多小时点好的锡珠:


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器

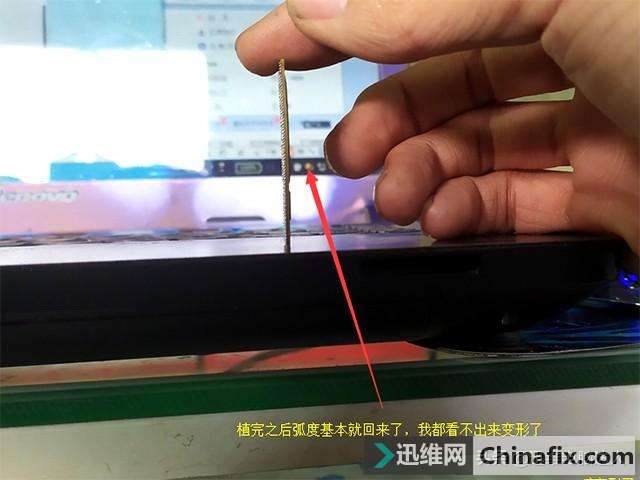

植完珠变形的位置又复原了:


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器

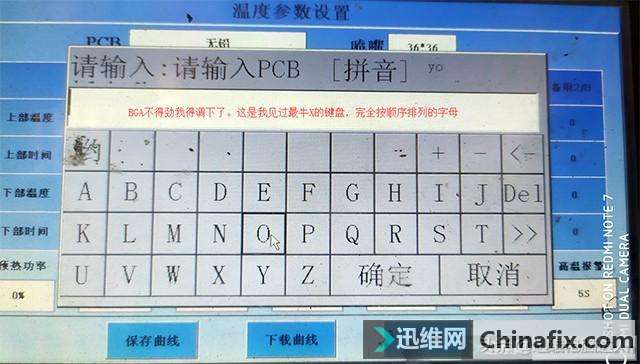

BGA不得劲我调的时候,看到了最牛X的键盘:


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器

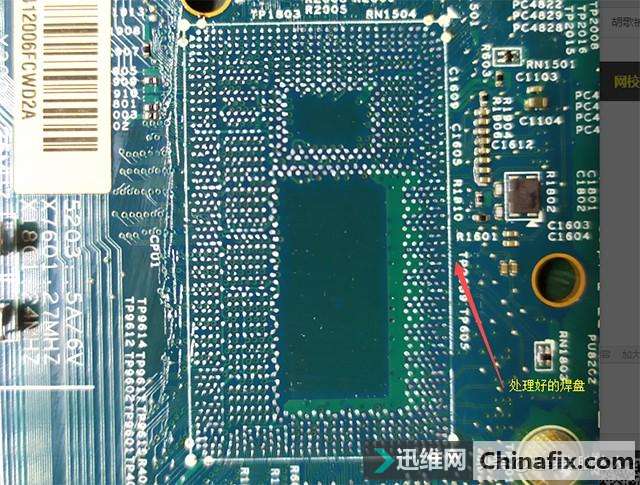

处理好的焊盘:


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器


接下来要上BGA了,干了6-7遍,才干好,放心干温度正常就死不了。温度和平常焊芯片一样,风嘴罩住就行,到了相应温度就会化掉,这时会发现U有一边是翘起来的,论坛说的压硬币也试了,板子换方向也试了,没有用,为此总结了两种方式,还是比较可行有效的。

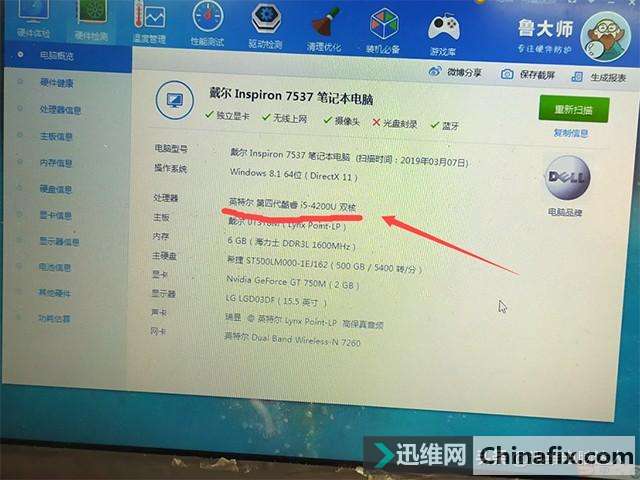

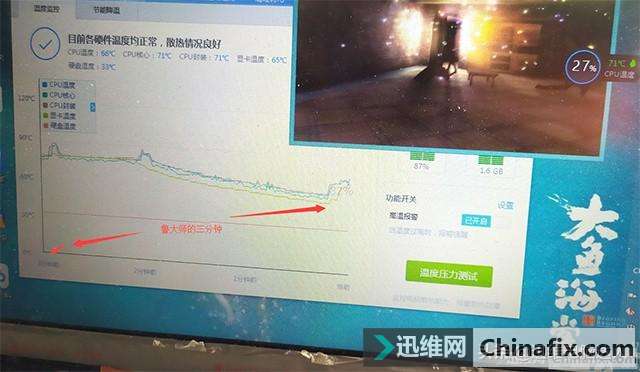

装机,跑分测验,话不多说了,上图喽!


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器


经过两天的测验,机器也不再花屏了,但屏边上确实还有亮线,应该是原来就有,由于在边框那里,看花屏的时候没注意看没看到。

由此说明此机花屏就是处理器问题,以前遇到相似的加焊处理器就好了,这次给彻底搞定了!


戴尔15-7537笔记本花屏,为不背锅,被逼第一次换板载单处理器


最后总结有两种方式可行,但都对手工要求较高,需要多次练习熟悉:

第一种:是把贴下去那面用薄的东西往起翘一点点,然后放下去,然后再翘一点点,直至两边都变平整

第二种:是把扬起来的那边用镊子慢慢往下点,一点点分多次的点,直至两面都变平整

以上两点是我觉得确实可行的方式,我也是搞了好多次才成功。需要注意的是,力度控制要求较高,必须平心静气,然后多次练习。
