一、拓扑图

二、实验目的

实现两台不同网段的主机连接到同一台交换机可以实现互相通信

三、配置过程

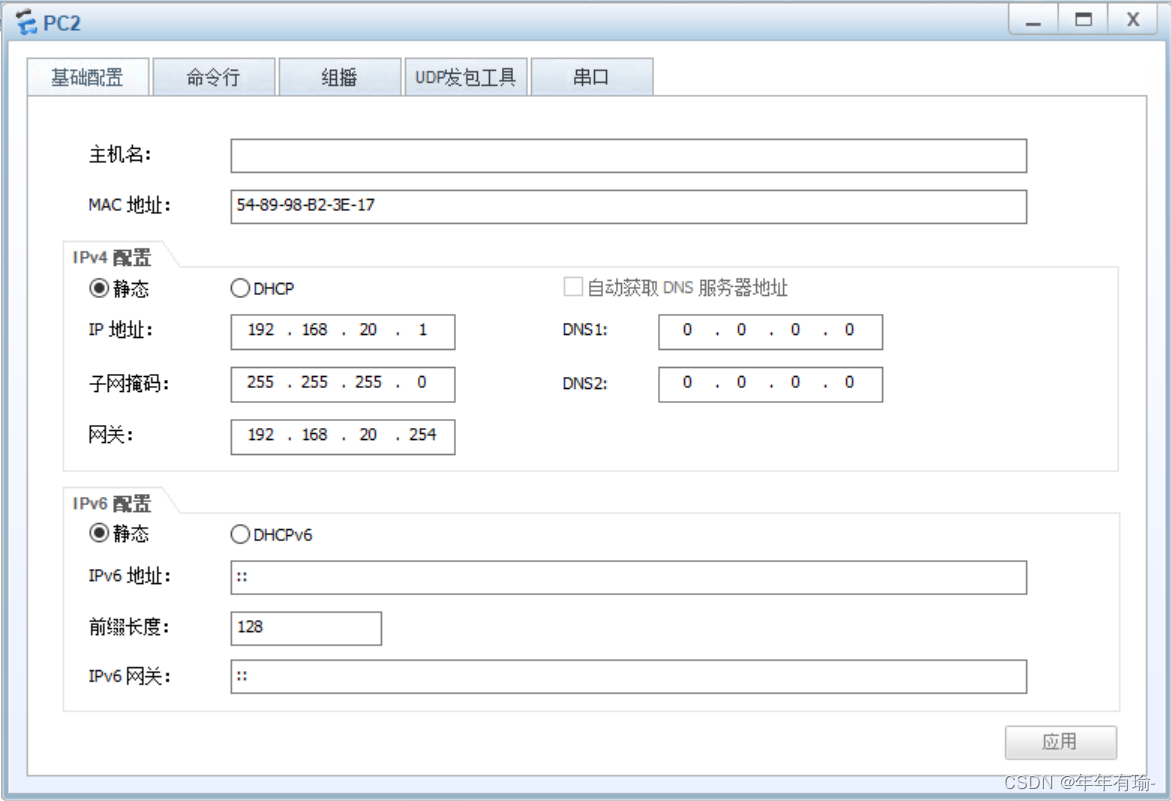

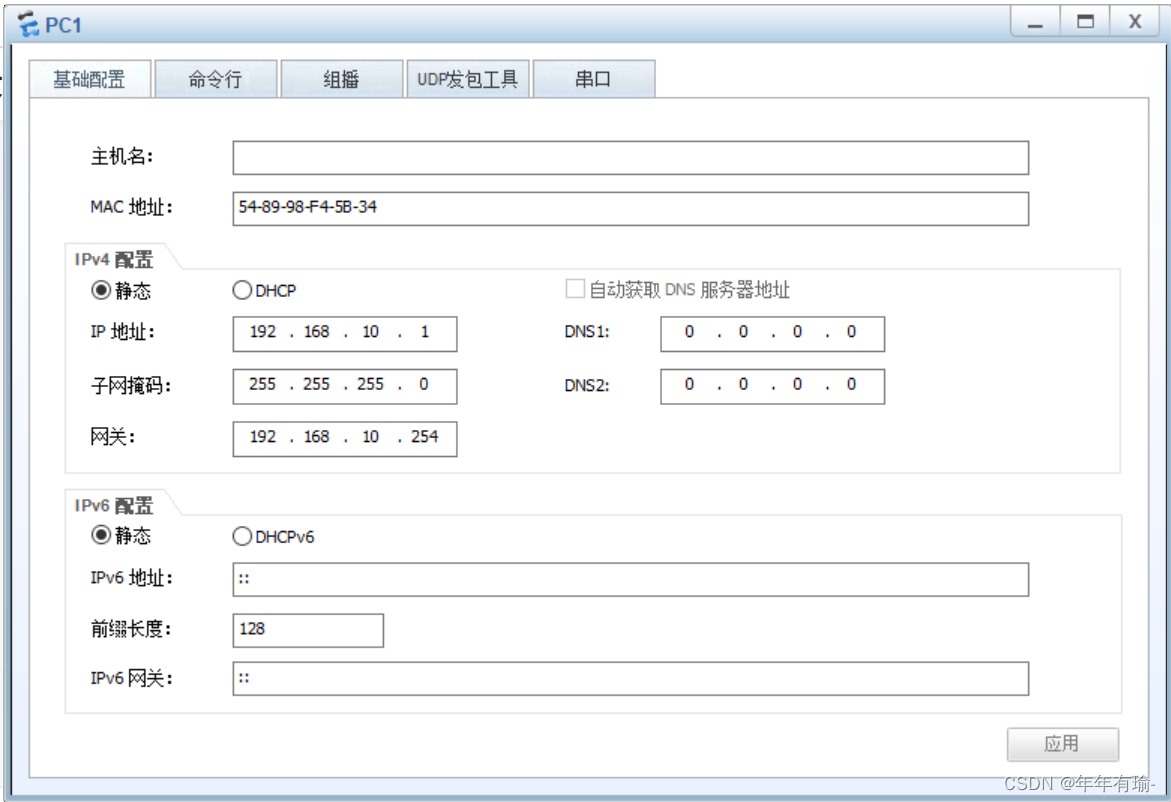

1、给两台主机手动配置IP地址，子网掩码，网关。

2、交换机的配置

批量创建vlan

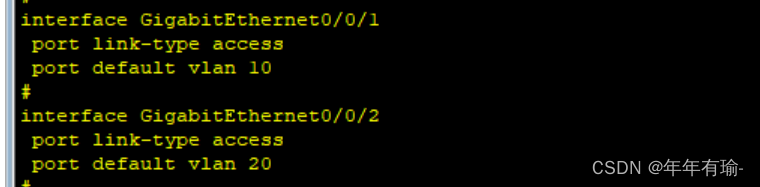

进入g/0/0/1端口，配置接口模式为access，允许vlan10的流量通过，进入g/0/0/2端口，配置接口模式为access，允许vlan20的流量通过。

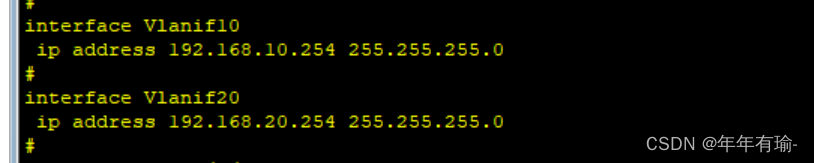

进入vlan虚拟接口，配置相应的地址（地址为pc的网关，虚拟子接口编号为已创建的vlan编号）

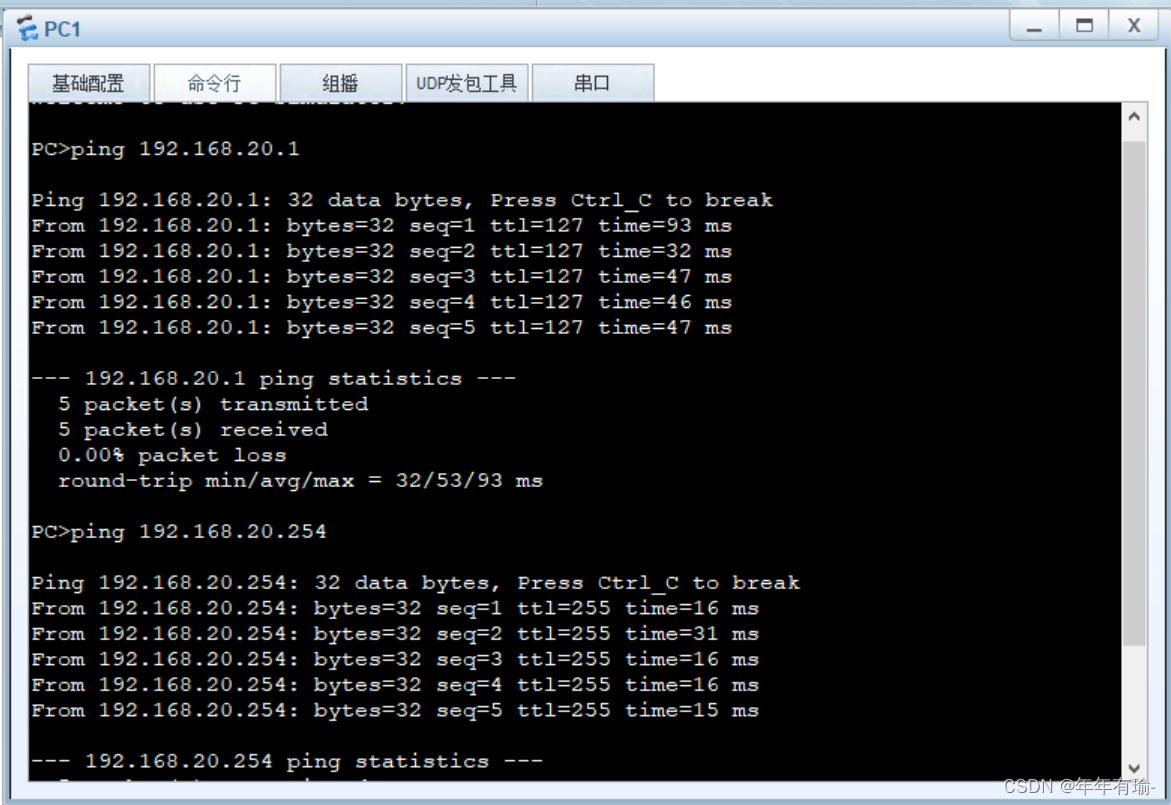

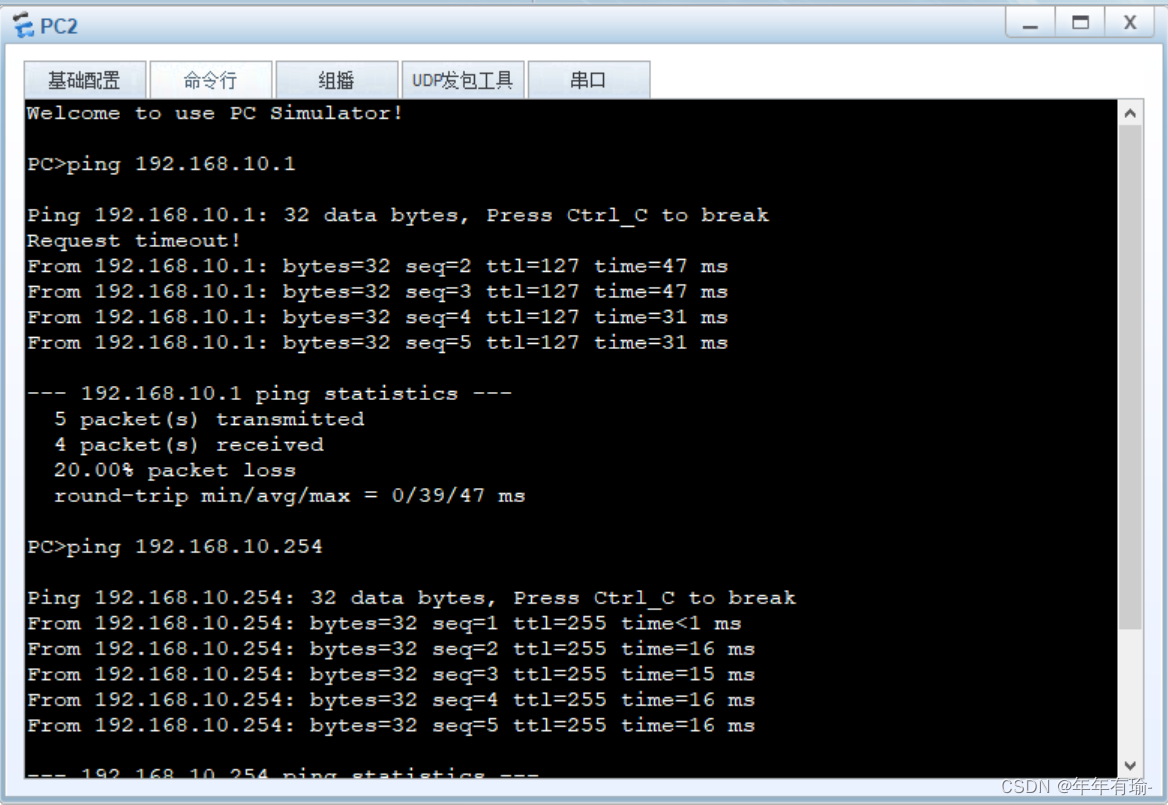

四、效果图

 以上就是整个实验的配置过程了
