[主板维修] 微星B150M MORTAR 主板 CPU座断针手工修复 |
|
作者: 佚名 日期:2017-03-30 21:24:57 来源: 本站整理
|
一个大学生拿来一台机说主板的CPU针座己被他自己搞坏,我接过来看有十几颗针己歪,有些严重,有些只是少许偏歪,留机下来待修.

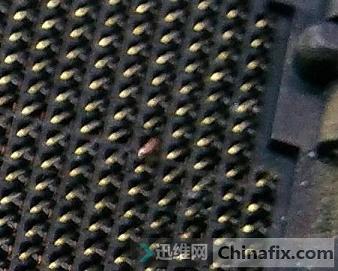

主板微星B150M MORTAR 主板,1151针,发现有好几处针腿己歪,先用针加放大镜加灯把好搞的先挑正,这些针都有一定的弹性(用手指在上面轻压没有问题),只要动作

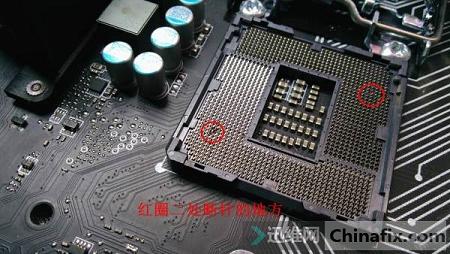

不是太大,慢慢挑还是可以挑正的,最后要和上下左右的针对齐,还有高度,最后有二颗断针,有一颗原先己断,另一颗因为己180度向后翻,挑回时己节
断.先不管断针,直接上CPU试机,不显,看来只能补针了,因为是只断了二颗针,不多,要是太多了就不要补了.

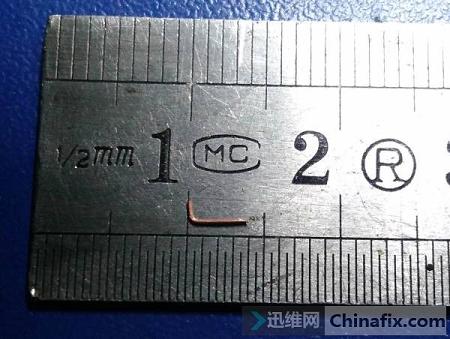

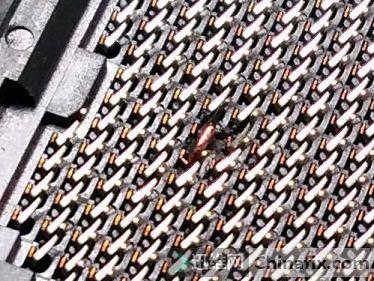

材料选用漆包铜线,直径大小没有卡尺不能量,先刮去外漆,载成图片中的大小,长的这边可以上少少的锡,上得太多怕进不了里面的孔,用夹子加放大镜准确放入断针的孔
里,调整好外面铜线的方向后,左手用针定住漆包铜线,右手用电铬铁(尖头)对铜线加热,这样对在孔内铜线上的锡加热以达到固定作用.最后调整铜线接触CPU的点面
位置.二针加好后,试机直接点亮,最后进系统WIN7一切功能正常.到此维修结束,耗时2个小时.
|
-

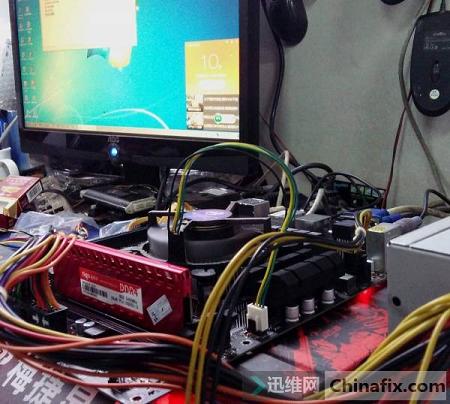

点亮机器进WIN7
-

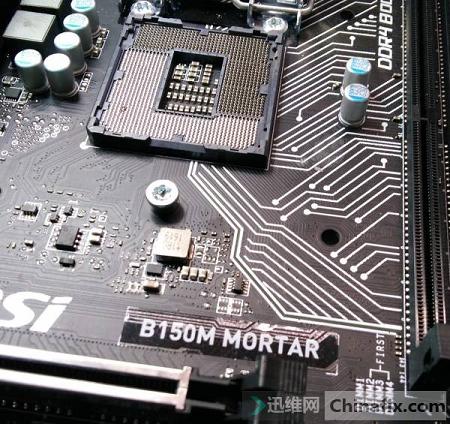

主板型号
-
针
-
-
-
| |
