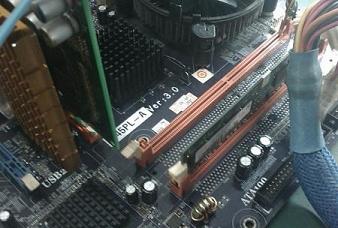

昨晚同行送来一片ECS 945PL-A V3.0的板,说是不跑码。
晚上10点后店里没人了,想起这片板还没修。开工,直接上电,因为U他也是一起拿来的,有复位,不跑码。当然清COMS这些动作已经有过。我估计在同行那里应该早就有过。修同行的板,没有遇到过清COMS就可以好的。

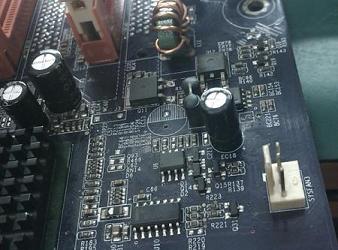

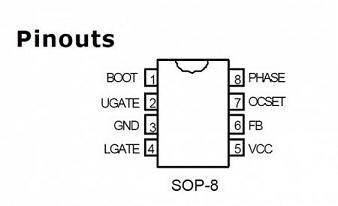

当然测下电压先,U供电,1.3V左右,正常了。再测桥供电,1.58V,应该也是正常了,总线1.35V,好像高了些。最后测到内存供电,2.5V,哦,原来问题在这里,2代内存的供电竟然跑到2.5V那么高了。看了下供电管理芯片APW7120,测供电12V正常,1脚有14.8V左右,太高了。2,4脚的输出一个8.5V,一个6.8V左右。8脚2.5V,6脚0.79V。
先换个7120,上电再测,问题还是一样。再换个, 还是一样,再换个,还是一样。再换个,不可能吧!
这个时候开始怀疑是不是反馈这里出问题?找图纸,晕死,只有V1.0版本的,没有3.0版本的。只能参照来看。
跑线路,取下两个分压电阻来测,一个11A,一个10A,都是正常的。再按公式计算,1.8V进来后这两个电阻分压应该也是0.8V
这下有点找不到思路了。
再看了下外围,取了反馈路上的小电容,无果。
那我再换MOS管,两个一起换了,还是老样子。
这个时候再想想桥供电及总线电压都有点偏高,会不会它引起,RT9218,直接换个,还是一样的。看来还是老老实实修内存供电吧,按上电时序来修板不会错的,哈哈,饼哥教的。

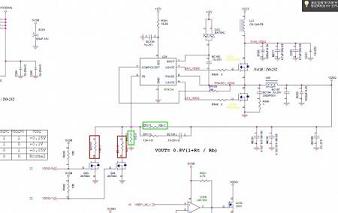

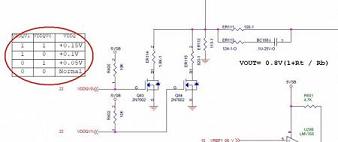

再看看那个V1.0的图,看到反馈后面那里还连接两个场管,接两个信号,这两个信号的电平组合可以调节内存电压输出!
可惜这片板不是V1.0的,只能跑线了,

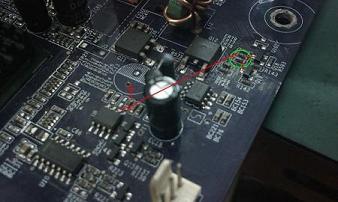

发现目标,FB还并联到ER77,ER78,这两个电阻的另一端分别连着Q18,19的D极,上电的时候,两个管的G极都是5V高电平。直接拿掉ER77,ER78,再上电,哈哈,电压正常1.8V了,测7120的6脚还是0.79V的反馈。
上U可是还是不跑码,再测其它都正常,换个U还不跑,看来只能刷下BIOS了。
刷过BIOS一上电上去就开始跑了,还有个纠结的问题,跑到D1就不动了。上内存一样,上显卡一样。我X,什么板。
发呆,啊,有显示了,原来是我这垃圾诊断的问题!可以跑过了。可惜我的903C失踪了,唉,这边买不到这种诊断卡。

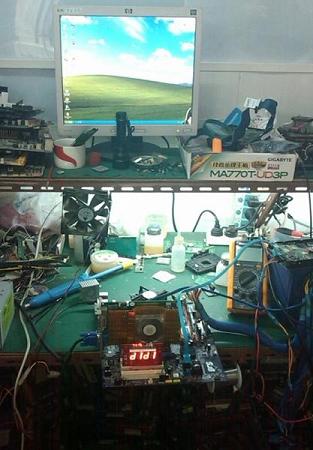

我的维修台有够乱的吧。
进系统,正常,跑测试也正常,可心里还想着那两个电阻,再测一下Q18,Q19的G极,已经为低电平了!是不是已经正常了?试试再装回两个电阻,神奇!电压正常,主板正常!
再补充一下:这板的内存供电是双路供电,内存电压在不上电的时候就已经产生!

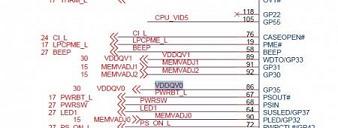

总结:看来这板的问题是BIOS问题,并不是硬件出问题了。但为何清COMS不管用?还有那两个控制信号是来自I/O芯片。
|
