维修GA-H61M-S1无CPU供电方法
作者: 佚名  日期:2023-07-01 13:48:29   来源: 本站整理

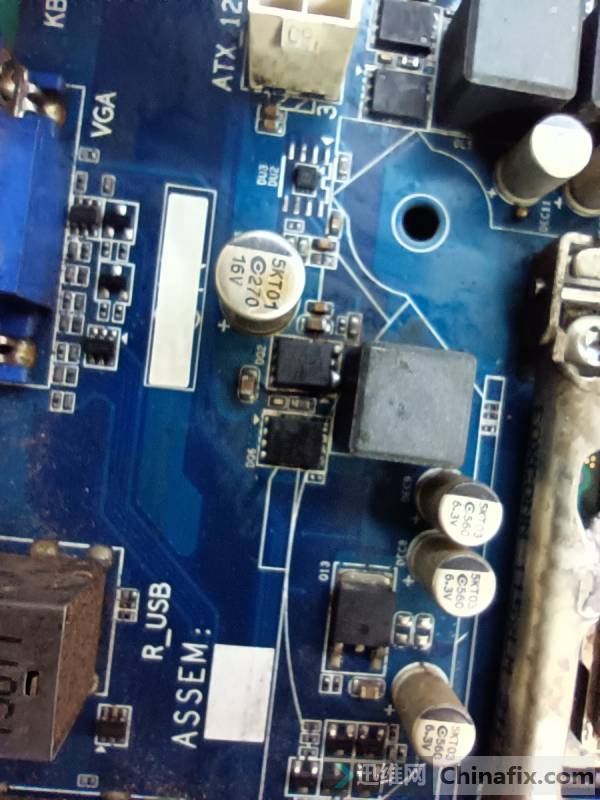

 拿到主板，插电触发不显示。突然发现左边CPU供电位置的上管已经烧断了。
上风枪吹掉烧坏的MOS管，焊盘都烧的翘了起来，不过还能用，不是啥大问题，从料板上拆了一个换上了。

换过之后的上管

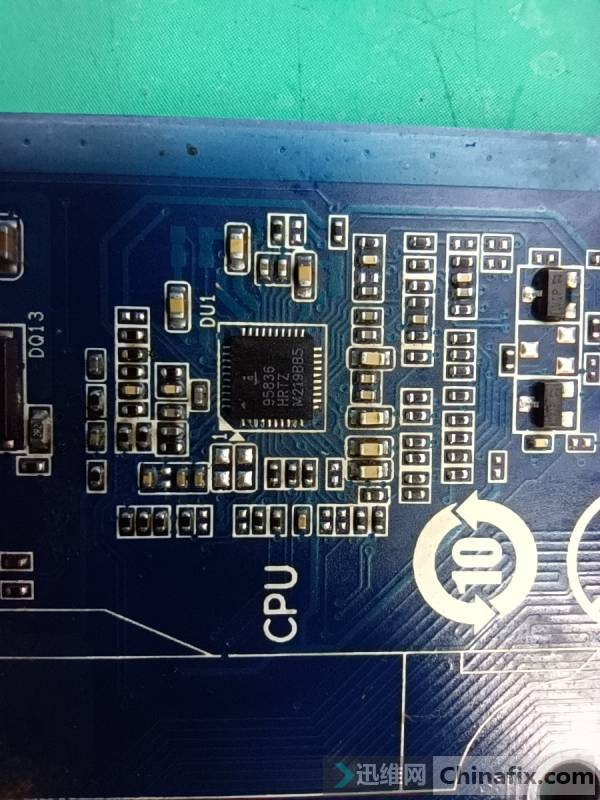

换好之后上电，发现无CPU供电，CPU供电控制芯片是95836，手头上的料板正好有一个，就顺手换了。换了之后还是不出CPU供电。可能它就没坏。

GA-H61M-S1无CPU供电

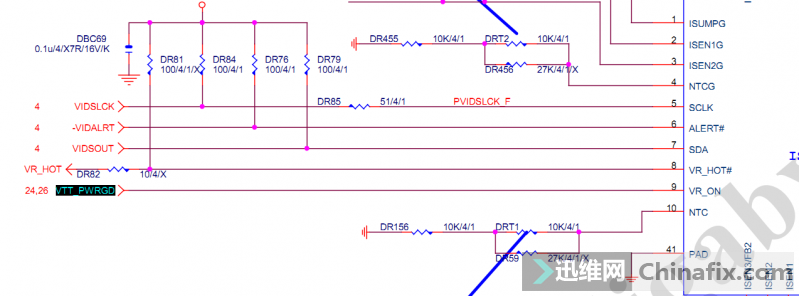

于是上论坛找图纸，查看芯片的工作条件，首先是en，测量发现en为0。找到问题了。

GA-H61M-S1无CPU供电

GA-H61M-S1无CPU供电

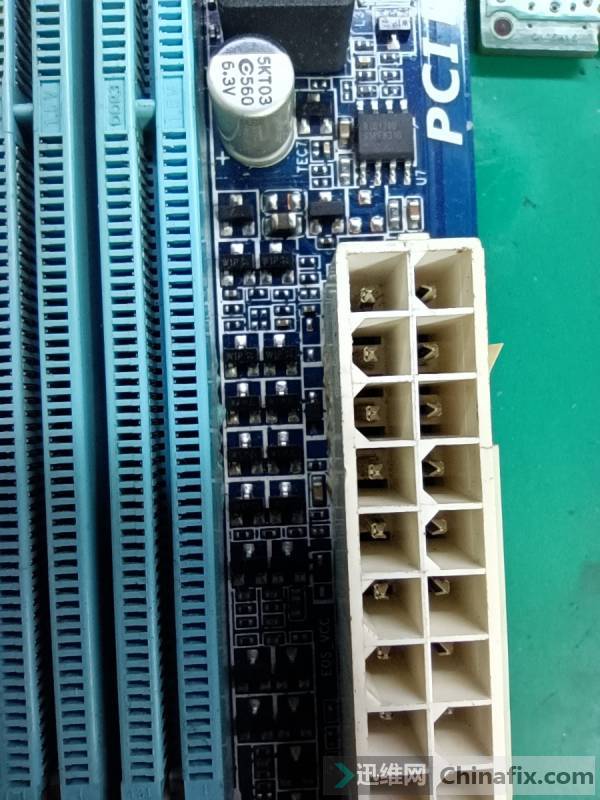

VTT_PWRGD信号产生en，继续跑线，发现VTT_PWRGD连接的地方有两个，一个是信号产生的地方，一个是控制信号开启的地方。
GA-H61M-S1无CPU供电

GA-H61M-S1无CPU供电

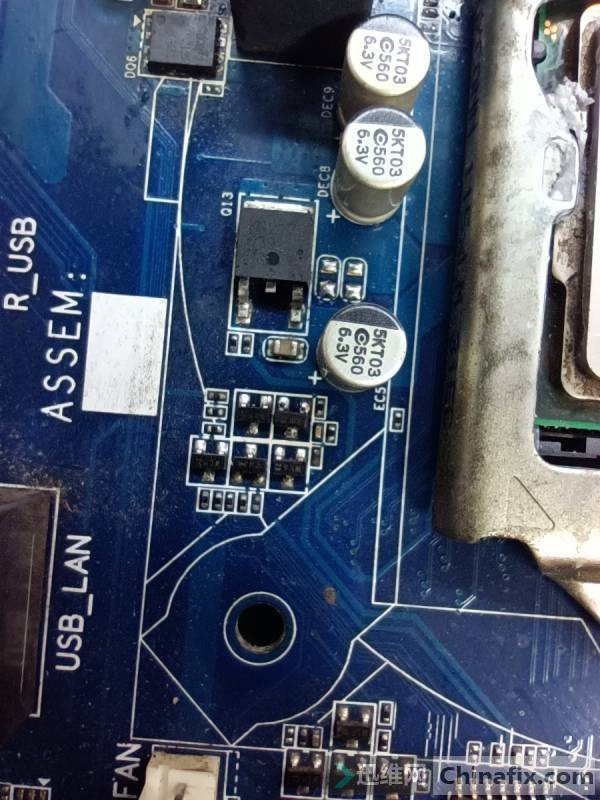

上图这个位置控制信号是正常的。于是找下图信号产生位置的问题。
GA-H61M-S1无CPU供电

GA-H61M-S1无CPU供电

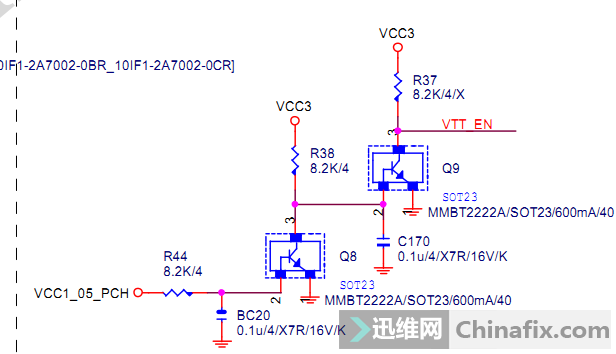

触发后测量，发现q9三脚没电压，二脚是高电压4.几伏，不正常，q8二脚1.05v正常，但是没有拉低q8三脚，找到问题了。从料板上拆了一个换上，触发后小喇叭滴滴叫，插上内存后正常亮机。
