初始故障是电源板无5V,16V输出,经检测,发现场管击穿,一保险电阻断路,更换之,还是无输出,再换电源管理IC LD7522,5V,16V出来了。接上驱动板和屏,通电,不能正常显示,屏一亮一暗,周期大约0。5秒,同时电源指示灯也一亮灭亮灭交替,初步判断为电源板负载能力不行。这种电源板负载不起的故障以前也遇到过多次,有些修起来很恼火,什么都换了还是修不好。这次又碰上了。记得有一次是12V输出滤波电容失效,而且那个电容从外观上并没有鼓包。于是换输出级电容,无果。接受论坛里朋友的建议,换LD7522的供电电容,也无效。LD7522也又换了2个,仍然不起作用。想到场管S级接的那个取样电阻,用二极管档打阻值是响的。但我那个万用表有些接触不良,在量小阻值是很不精确,是不是那电阻的阻值有轻微的增大我没测出来呢?于是拿起徒弟新买的890D再测之,果然有问题。

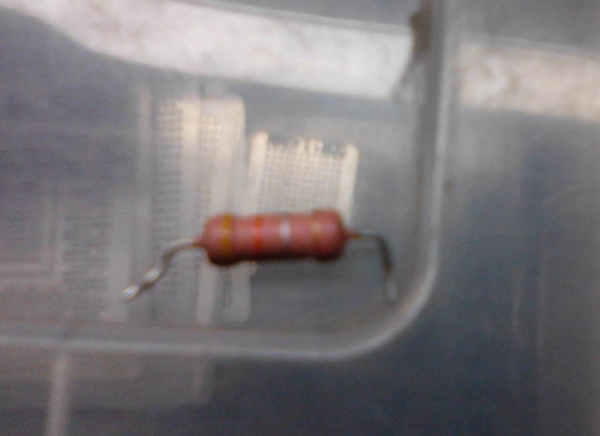

原值是0。43欧的,

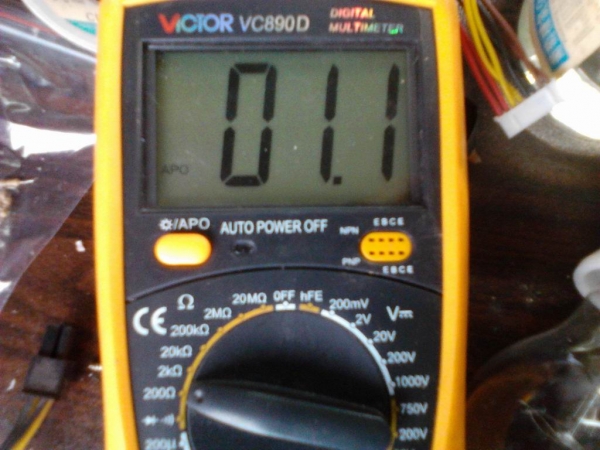

现在为1。1欧
问题大概就出在这了。找了一个0。33欧的换上,一切正常了。看来这个电阻的阻值对电路影响还是很大的。
实际上,我也很纳闷啊。按理说,这电阻上经过的平均电流大概不超过0。2A吧,这样算0。47欧上的压降也才0。1V上下,如果变值为1。1欧,压降就是0。2V多点。这么小的变化也能让电源板工作不正常吗?或者取样的是瞬时电压?按瞬时电流10A计算,电压倒是能达到4。7V或11V的。
|
