梅捷SY-N5HM3-RL手上无IO，手工改电路方法
作者: 文德电脑  日期:2017-05-09 17:57:24   来源: 本站整理

不触发。

待机正常，按开机键无反应。

测开机针3.3V正常，复位针1.5V（待机些主板为1.5V，开机后为3.3V）正常。

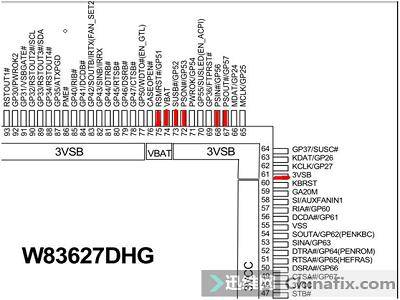

IO为W83627DHG

74脚VBAT：3V正常      61脚3VSB：3V正常      75脚RSMRST：3.3V正常

68脚PSIN：3.3V正常    67脚PSOUT：3.3V正常 72脚PSON：5V（待机正常）

用表笔插一下72脚，可以开机。加焊IO可以开机，第二天又不能开机了。用表笔测点72脚按开机键，有时候可以触发，有时

候不能。测73脚SUSB#按下开机后为高电平，说明IO已收到南桥请求上电。73脚却没有拉低，说明IO损坏。手上没有配件，

时间紧迫，所以改电路。先附图：

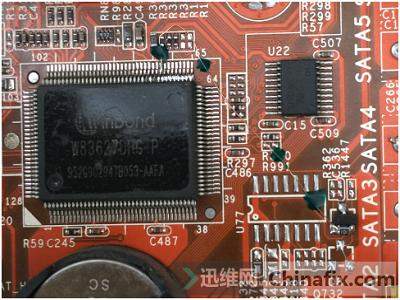

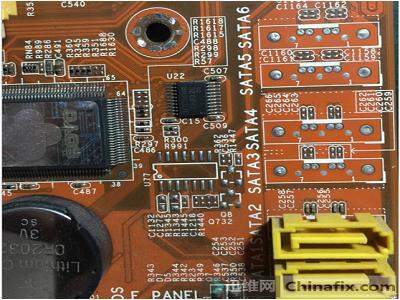

原板图：

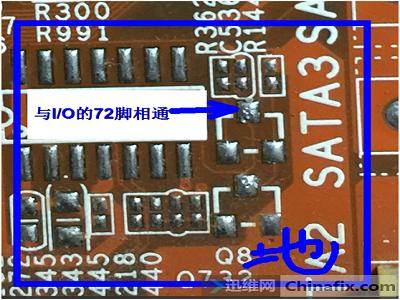

改电路后：

方法：

找来一个N沟道MOS管装上，下面那个空位的D与S用铜丝相连接地。

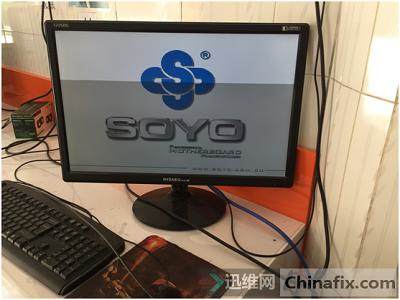

MOS管的G极与IO的73相连，测试过多次正常开机。
